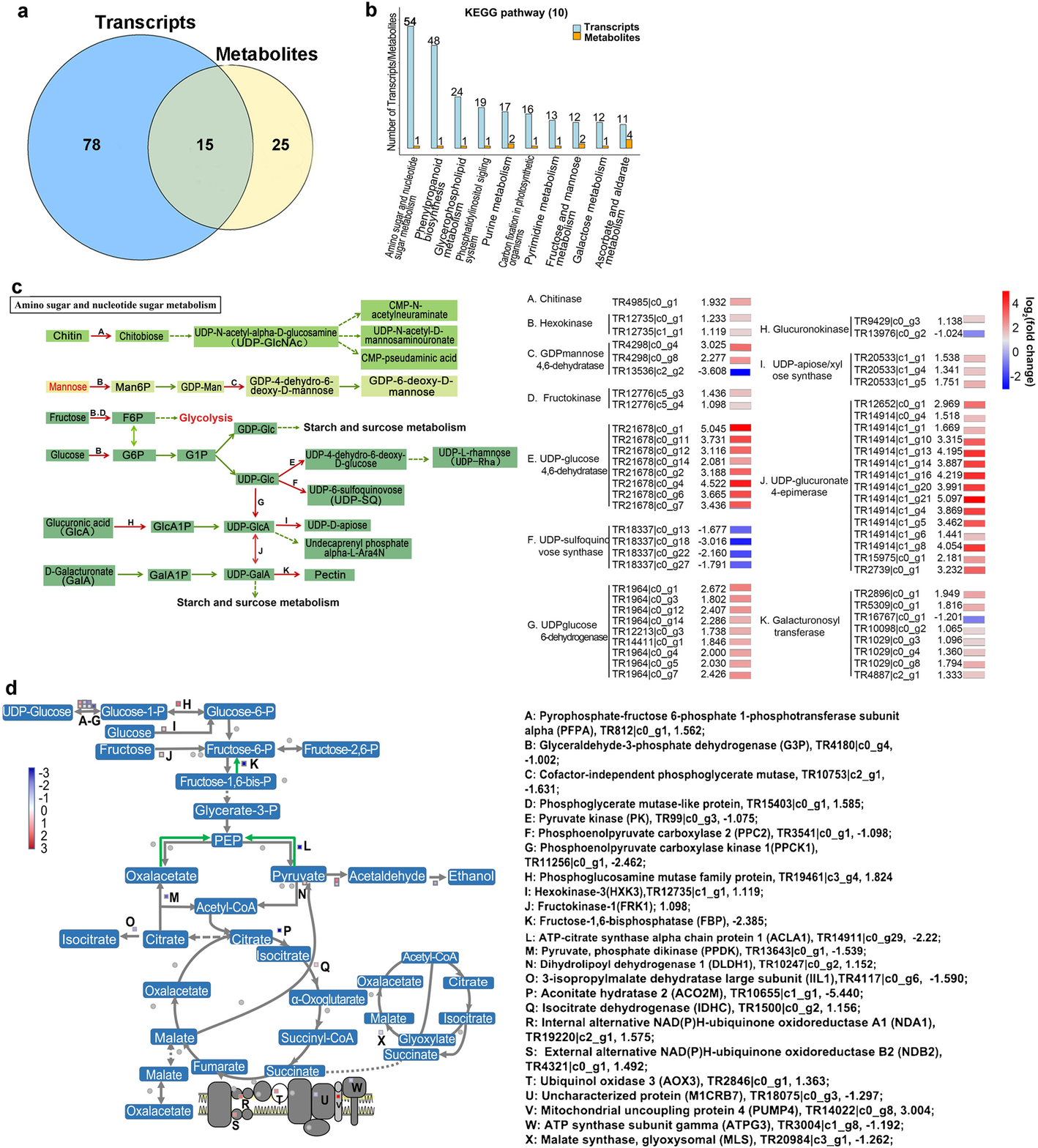

图4
根的代谢组学和转录组学联合分析CmANR1-转基因和野生菊花。一个在菊花根中参与相同代谢途径的显著差异转录本和代谢物的维恩图。b菊花根的转录组和代谢组数据共享相同的KEGG通路(top10)。c氨基糖和核苷酸糖代谢的代表性代谢途径及相关的deg。标记参与氨基糖和核苷酸糖代谢的几丁质酶(TR4985|c0-g1)、己糖激酶(TR12735|c0-g1)、frutokinase (TR12776|c5-g3)和UDP-glucose 4,6- dehydrate酶(TR21678|c0-g1, TR21678|c0-g4)。红色和蓝色的方块分别表示上调和下调的基因。红色箭头表示DEGs在哪里起作用。日志2左侧列出OVXs/WT中相关deg的(fold change)和heat meap。d糖酵解和三羧酸循环中所涉及的代谢产物和DEGs的变化CmANR1-OVXs菊花
