图2

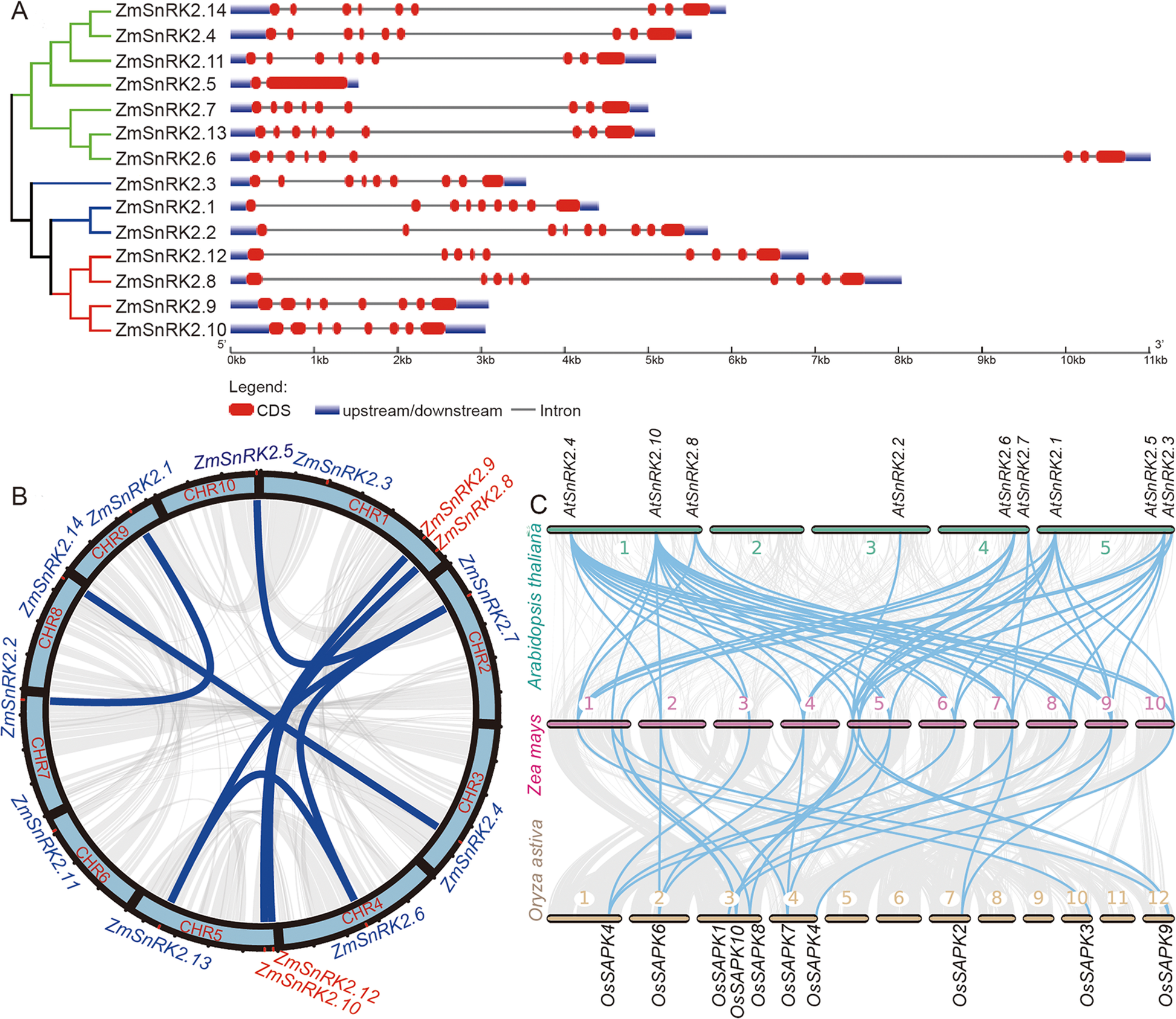

分布和基因复制SnRK2s．（一个的外显子-内含子结构ZmSnRK2s．外显子、内含子和未翻译区域分别用红框、黑线和蓝框表示。（B)共线性与共线性分析SnRK2s在玉米。的位置SnRK2基因被描绘在染色体上玉蜀黍。条形图中的阿拉伯数字分别表示不同的染色体。III类SnRK2基因呈红色。（C)共线性与共线性分析SnRK2玉米、拟南芥和水稻中的基因。WGD(全基因组复制)或节段复制由绿线连接，背景中的灰色线代表不同染色体之间的共线块。这些B和C的图片是用Circos画出来的
