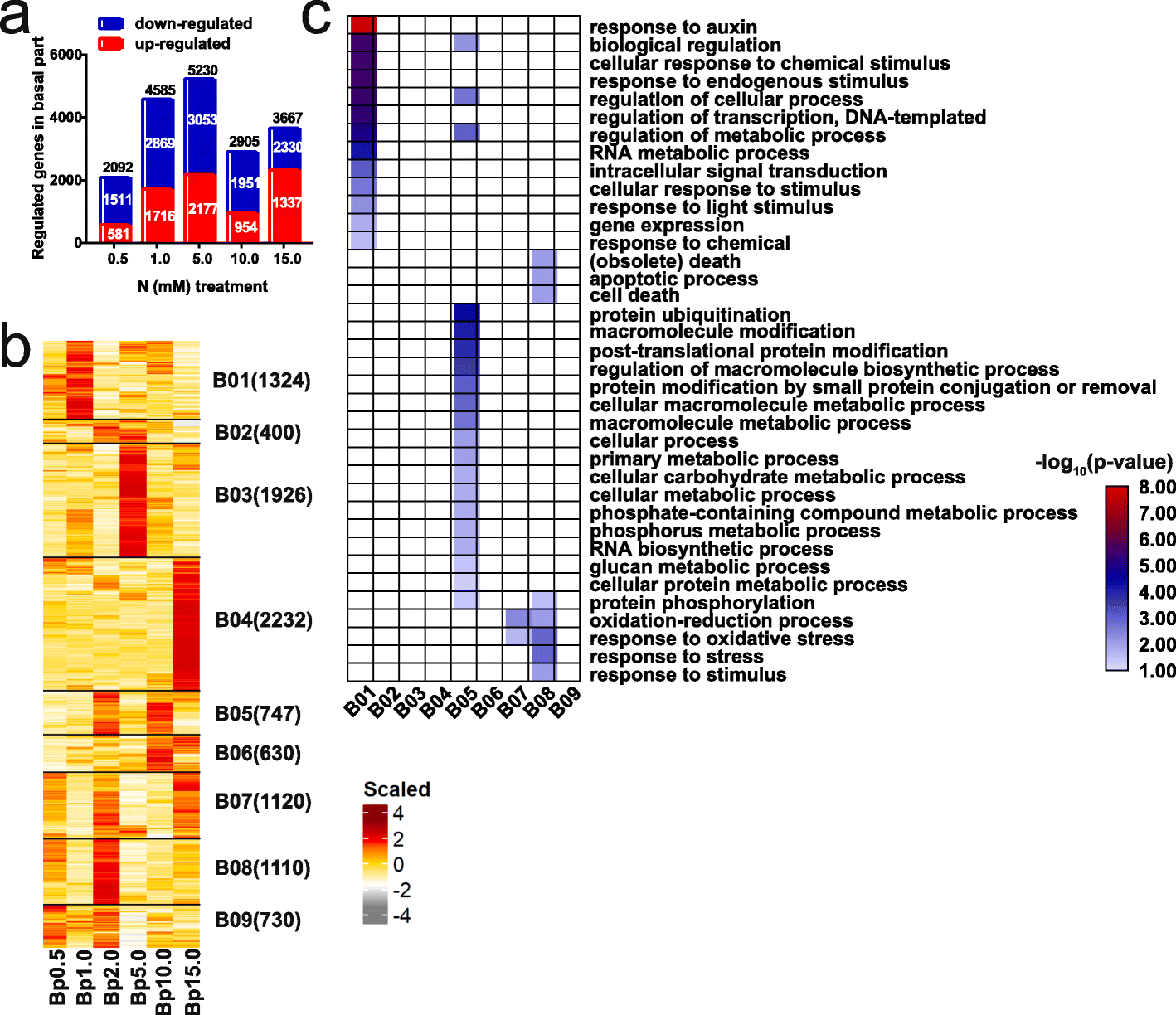

图4
氮浓度下基部差异表达基因。一个各N胁迫浓度(0.5、1.0、5.0、10.0、15.0 mM)与最佳浓度(2.0 mM)之间，基部的DEGs均呈上调和下调趋势(DESeq2使> 2和padj的倍数变化< 0.05)。0.5、1.0 mM N为低氮(LN)浓度，5.0、10.0、15.0 mM为高氮(HN)浓度。显示了上调、下调和总deg的数量。b氮胁迫下基部总deg的聚类。在基础部分样本中对每个基因的FPKM值进行缩放，并显示为缩放表达。Bp代表基部。每一簇的基因数在簇名旁边显示。c生物过程范畴内的丰富基因本体论(GO)术语，用于(b)．仅显示显著的GO项(错误发现率(FDR) < 0.05)
